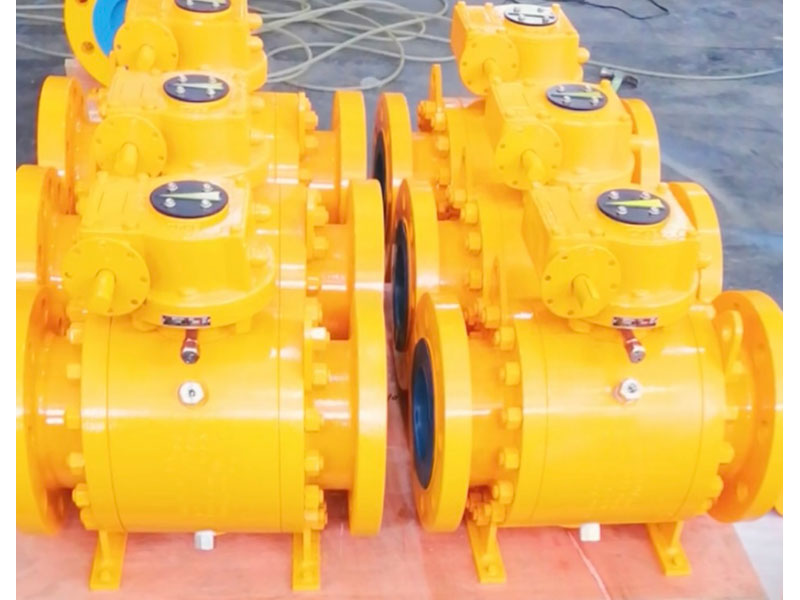

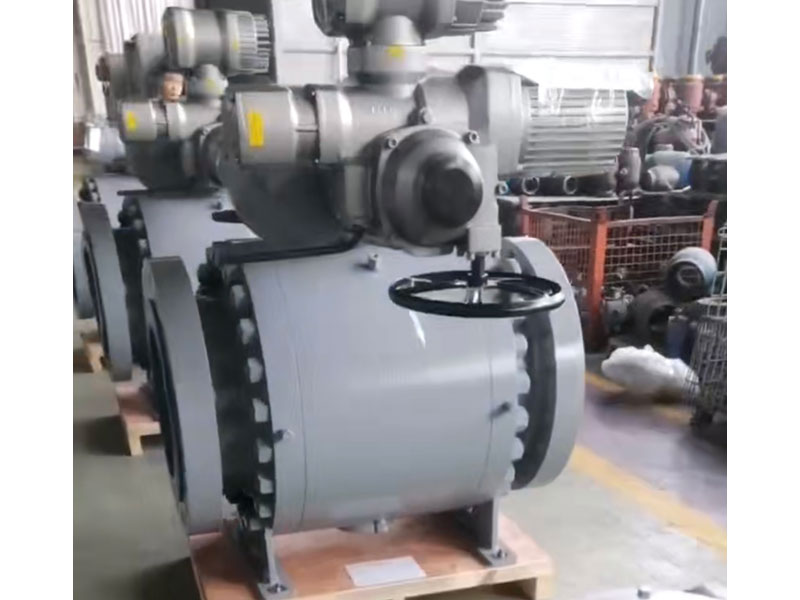

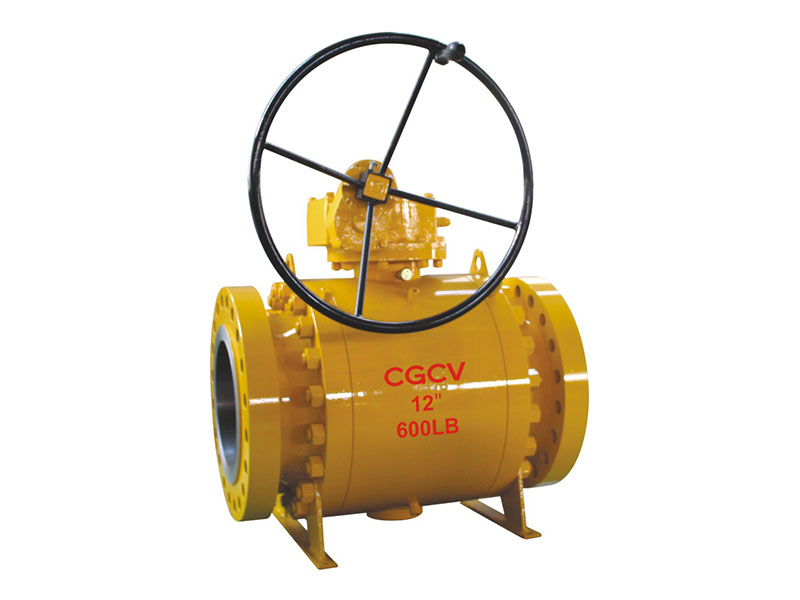

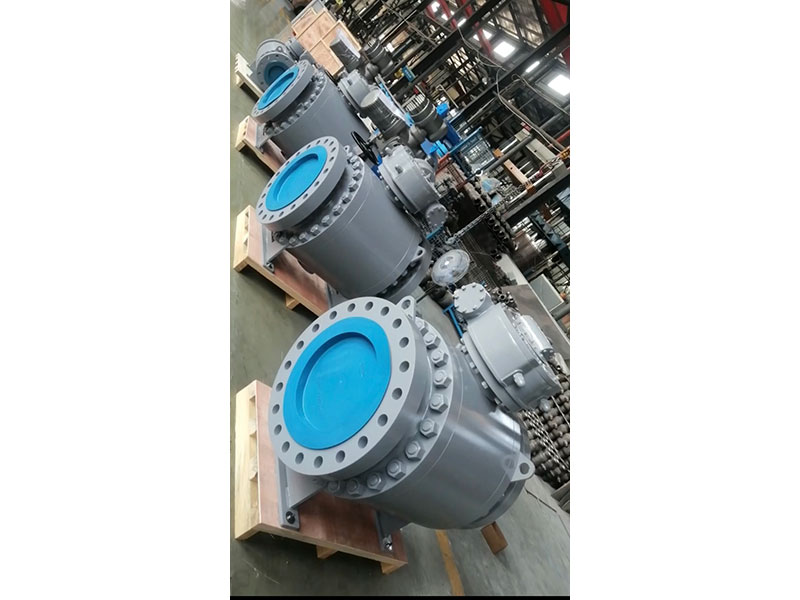

КЛАПАНИ ТУРНИЯИ СОҚТА

Клапани тӯб барои буридан ё пайваст кардани васоити ахбори омма дар Class150~Class2500 истифода мешавад. Клапанҳои аз маводҳои гуногун сохташуда барои васоити мухталиф ба монанди об, буғ, нафт, гази моеъ, гази табиӣ, гази ангишт, кислотаи нитрат, оксидкунанда, мочевина ва ғайра мувофиқанд. Реҷаҳои ронандагӣ кори дастӣ ва кори барқиро дар бар мегиранд. Нуқтаҳои пайвастшавӣ метавонанд кафшери кафшерӣ ё кунҷӣ бошанд.

Хусусиятҳои сохторӣ

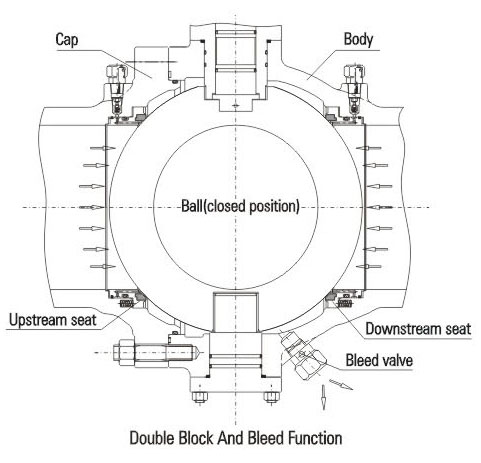

1. Блоки дукарата ва хунравӣ (DBB)
Вақте ки клапан баста мешавад ва холигии миёна тавассути клапани разряд холӣ мешавад, курсиҳои болоӣ ва поёноб мустақилона моеъро дар даромадгоҳ ва баромад барои амалӣ кардани вазифаи блоки дукарата маҳкам мекунанд. Вазифаи дигари дастгоҳи разряд ин аст, ки курсии клапан метавонад тафтиш карда шавад, агар ҳангоми санҷиш ягон ихроҷ мавҷуд бошад. Илова бар ин, пасандозҳоро дар дохили бадан тавассути дастгоҳи разряд шуста ва холӣ кардан мумкин аст, то зарари курсиро аз ифлосиҳо дар муҳити миёна коҳиш диҳад.

2. Моменти пасти корӣ
Клапани тӯби лӯлаи trunnion сохтори тӯби trunnion ва курсии клапани шинокунандаро қабул мекунад, то дар зери фишори корӣ моменти камтар ба даст ояд. Он PTFE-и худмолидани ва подшипникҳои лағжандаро истифода мебарад, то коэффисиенти соишро дар якҷоягӣ бо пояи шиддатнокии баланд ва нозукии баланд кам кунад.
3. Дастгоҳи мӯҳрзании фавқулодда

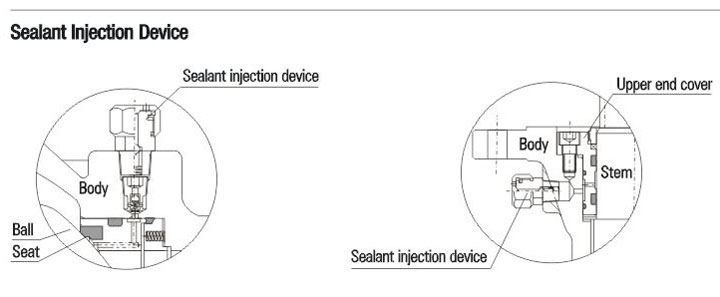

Клапанҳои шарики диаметрашон аз 6 ″ (DN150) бештар ё баробар бо дастгоҳи сӯзандоруи пломба дар поя ва курсӣ тарҳрезӣ шудаанд. Ҳангоме ки ҳалқаи курсӣ ё ҳалқаи О дар натиҷаи садама вайрон мешавад, пломбаҳои мувофиқро тавассути дастгоҳи тазриқии пломба сӯзандору кардан мумкин аст, то аз ихроҷи миёна дар ҳалқа ва пояи курсӣ пешгирӣ карда шавад. Дар ҳолати зарурӣ, системаи пломбакунии ёрирасон метавонад барои шустан ва молидани курсӣ барои нигоҳ доштани тозагии он истифода шавад.

4. Тарҳрезии сохтори оташнашаванда

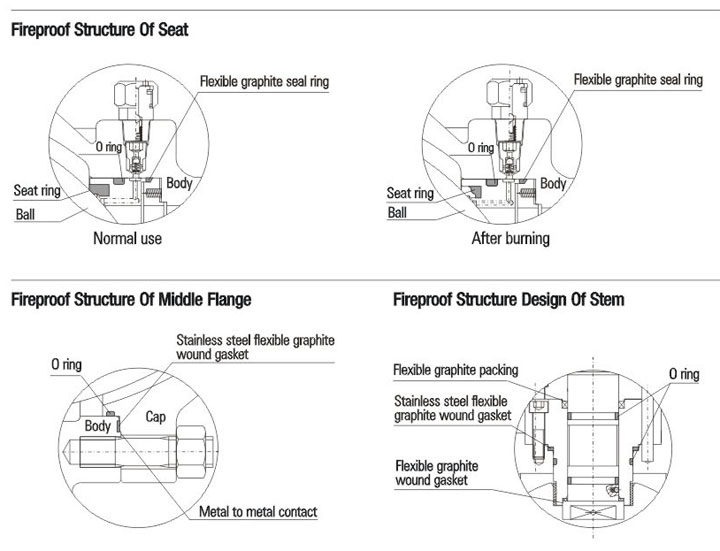

Ҳангоми сӯхтор ҳангоми истифодаи клапан ҳалқаи нишастгоҳ, ҳалқаи O-ҳалқа ва ҳалқаи мобайни ҳалқаи O-и аз PTFE, резина ё дигар маводи ғайриметаллӣ сохташуда дар зери ҳарорати баланд пусида ё вайрон мешавад. Дар зери фишори миёна клапани тӯб нигоҳдории курсиро зуд ба сӯи тӯб тела медиҳад, то ҳалқаи мӯҳри металлӣ бо тӯб тамос гирад ва металли ёрирасонро ба сохтори мӯҳри металлӣ ташкил кунад, ки метавонад ихроҷи клапанро самаранок назорат кунад. Тарҳрезии сохтори оташнашавандаи клапани баллони қубури trunnion ба талаботҳои API 607, API 6FA, BS 7655 ва дигар стандартҳо мувофиқат мекунад.

5. Сохтори зидди статикӣ
Клапан бо сохтори антистатикӣ таъмин карда шудааст ва дастгоҳи разряди барқи статикиро қабул мекунад, то мустақиман байни тӯб ва бадан канали статикӣ ташкил кунад ё дар байни тӯб ва бадан тавассути поя як канали статикӣ ташкил кунад, то нерӯи статикии барқро, ки дар натиҷаи соиш ҳангоми кушодан ва пӯшидани тӯб ва курсӣ тавассути қубур тавлид мешавад, холӣ кунад, ки боиси пешгирӣ кардани сӯхтор ё таркиш ва системаи бехатарӣ мегардад.
6. Сохтори мӯҳри курсии боэътимод
Муҳрзании курсӣ тавассути ду нигоҳдории курсии шинокунанда амалӣ карда мешавад. Онҳо метавонанд ба таври меҳвар шино кунанд, то моеъро банд кунанд, аз ҷумла мӯҳри тӯб ва мӯҳри бадан. Мӯҳрзании фишори пасти курсии клапан тавассути пурзӯркунии пешакии баҳор амалӣ карда мешавад. Илова бар ин, таъсири поршении курсии клапан ба таври оқилона аст, ки мӯҳри фишори баландро тавассути фишори худи муҳит амалӣ мекунад. Ду намуди зерини мӯҳри тӯбро метавон амалӣ кард.
7. Мӯҳри ягона (рафъи худкори фишор дар холигоҳи миёнаи клапан)
Умуман, сохтори ягонаи мӯҳр истифода мешавад, яъне танҳо мӯҳри болооб мавҷуд аст. Вақте ки курсиҳои мӯҳргузории пружинаи мустақили боло ва поёноб истифода мешаванд, фишори аз ҳад зиёди дохили холигоҳи клапан метавонад таъсири пешакии пурзӯршавии пружаро бартараф кунад, то курсиро аз тӯб озод кунад ва фишори автоматиро ба сӯи қисми поёноб амалӣ кунад.

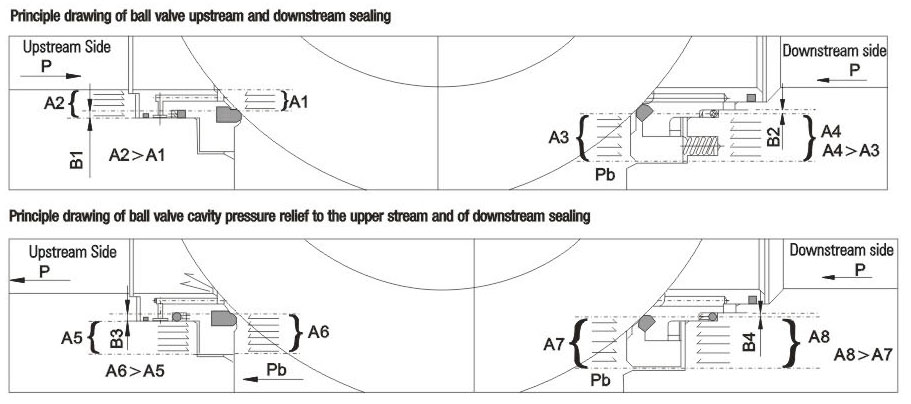

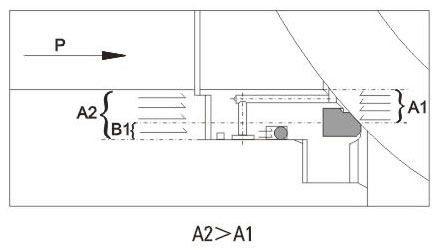

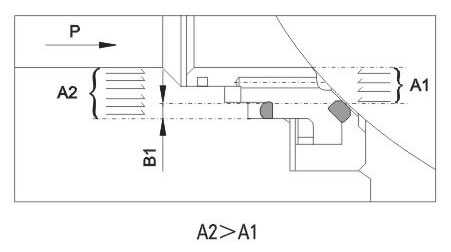

Тарафи боло: Вақте ки курсӣ дар баробари клапан ҳаракат мекунад, фишори P ба қисми болооб (даромад) қувваи баръаксро дар A1 ба вуҷуд меорад. Азбаски A2 аз A1, A2-A1=B1 баландтар аст, қувваи B1 курсиро ба тӯб тела медиҳад ва мӯҳри қатъии қисми болообро амалӣ мекунад.

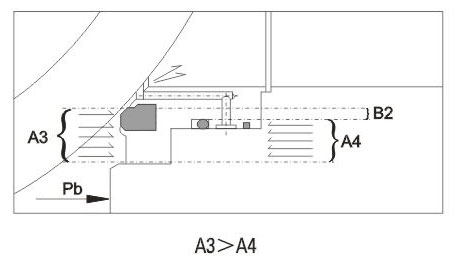

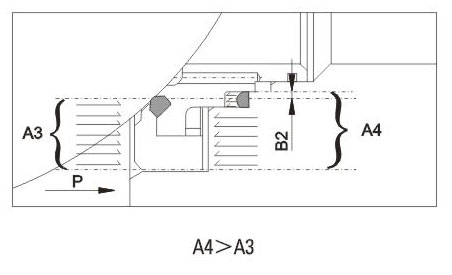

Тарафи поёноб: Вақте ки фишори Pb дар дохили холигии клапан зиёд мешавад, қувваи ба A3 расонидашуда нисбат ба A4 баландтар аст. Тавре A3-A4=B2, дифференсиали фишор дар B2 қувваи баҳорро бартараф мекунад, то курсиро аз тӯб озод кунад ва фишори холигии клапанро ба қисми поёноб амалӣ кунад. Баъд аз он, курсӣ ва тӯб боз амали баҳорӣ мӯҳр карда мешавад.

8. Мӯҳри дукарата (поршени дугона)
Клапани тӯби лӯлаи trunnion метавонад бо сохтори мӯҳри дукарата пеш ва баъд аз тӯб барои баъзе шароити махсуси хидматрасонӣ ва талаботи корбар тарҳрезӣ шавад. Он дорои таъсири поршении дукарата мебошад. Дар ҳолати муқаррарӣ, клапан одатан мӯҳри аввалияро қабул мекунад. Вақте ки мӯҳри курсии ибтидоӣ вайрон мешавад ва боиси ихроҷ мегардад. Курси дуюмдараҷа метавонад вазифаи мӯҳрро иҷро кунад ва эътимоднокии мӯҳрро баланд бардорад.

Ҷойгоҳ сохтори омехтаро қабул мекунад. Мӯҳри ибтидоӣ аз металл ба мӯҳри металлӣ мебошад. Мӯҳри дуюмдараҷа ҳалқаи резинии фторин аст, ки метавонад клапани тӯбро ба сатҳи мӯҳри ҳубобӣ расонад. Вақте ки фарқияти фишор хеле паст аст, курсии мӯҳр тӯбро тавассути амали баҳор пахш мекунад, то мӯҳри аввалияро амалӣ кунад. Вақте ки фарқияти фишор баланд мешавад, қувваи мӯҳри курсӣ ва бадан мутаносибан зиёд мешавад, то курсӣ ва тӯбро маҳкам мӯҳр занад ва иҷрои хуби мӯҳрро таъмин кунад.
Мӯҳри аввалия: болооб. Вақте ки дифференсиали фишор пасттар аст ё фарқияти фишор вуҷуд надорад, курсии шинокунанда ба таври меҳвар дар баробари клапан зери таъсири пружа ҳаракат мекунад ва курсиро ба сӯи тӯб тела медиҳад, то мӯҳри қатъиро нигоҳ дорад. Ҳангоми баланд шудани фишори қубур P, қувваи ба майдони A2 ҷойгиршавии клапан аз қувваи ба майдони A1, A2-A1=B1 таъсиркунанда зиёдтар аст. Аз ин рӯ, қувваи B1 курсиро ба сӯи тӯб тела медиҳад ва мӯҳри қатъии қисми болообро дарк мекунад.

Мӯҳри дуюмдараҷа: Поён. Вақте ки дифференсиали фишор пасттар аст ё фарқияти фишор вуҷуд надорад, курсии шинокунанда ба таври меҳвар дар баробари клапан зери таъсири пружа ҳаракат мекунад ва курсиро ба сӯи тӯб тела медиҳад, то мӯҳри қатъиро нигоҳ дорад. Вақте ки фишори холигии клапан P зиёд мешавад, қуввае, ки ба майдони A4 ҷойгиршавии клапан таъсир мерасонад, аз қувваи ба майдони A3, A4-A3=B1 таъсиркунанда зиёдтар аст. Аз ин рӯ, қувваи B1 курсиро ба сӯи тӯб тела медиҳад ва мӯҳри қатъии қисми болообро дарк мекунад.

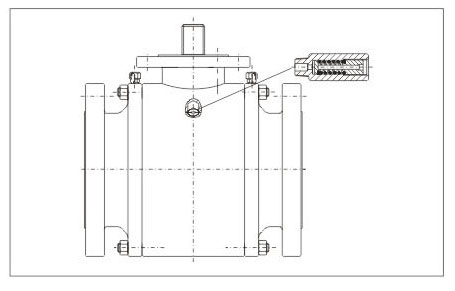

9. Дастгоҳи рафъи бехатарӣ
Азбаски клапани баллӣ бо мӯҳри пешрафтаи ибтидоӣ ва дуюмдараҷа тарҳрезӣ шудааст, ки таъсири поршении дукарата дорад ва холигии миёна рафъи фишори автоматиро амалӣ карда наметавонад, клапани релефи бехатарӣ бояд дар бадан насб карда шавад, то хатари осеби аз ҳад зиёди фишор дар дохили холигоҳи клапан, ки метавонад бо сабаби тавсеаи гармии миёна ба амал ояд. Пайвастшавии клапани бехатарии бехатарӣ одатан NPT1/2 аст. Нуктаи дигаре, ки бояд қайд кард, он аст, ки миёнаравии клапани бехатарӣ мустақиман ба атмосфера партофта мешавад. Дар сурати ичозат надодан ба партови бевосита ба атмосфера, мо таклиф мекунем, ки клапани шарки дорои сохтори махсуси рафъи фишори автоматӣ ба сӯи ҷараёни боло истифода шавад. Барои тафсилот ба зер муроҷиат кунед. Лутфан онро дар тартиб нишон диҳед, агар ба шумо клапанҳои бехатарии бехатарӣ лозим набошад ё шумо хоҳед, ки клапани шарро бо сохтори махсуси рафъи фишори автоматӣ ба сӯи ҷараёни боло истифода баред.

10. Сохтори сециалии фишори автоматӣ ба сӯи ҷараёни болоӣ
Азбаски клапани тӯбӣ бо мӯҳри пешрафтаи ибтидоӣ ва дуюмдараҷа тарҳрезӣ шудааст, ки таъсири поршении дукарата дорад ва холигии миёна рафъи фишори автоматиро амалӣ карда наметавонад, клапани тӯб бо сохтори махсус барои қонеъ кардани талаботи рафъи фишори автоматӣ тавсия дода мешавад ва ифлосшавии муҳити атрофро таъмин накунад. Дар сохтор, ҷараёни боло мӯҳри аввалияро қабул мекунад ва ҷараёни поёнӣ мӯҳри ибтидоӣ ва дуввумро қабул мекунад. Вақте ки клапани тӯб пӯшида мешавад, фишор дар холигоҳи клапан метавонад фишори автоматиро ба ҷараёни болоӣ бардорад, то хатари фишори холигоҳро пешгирӣ кунад. Вақте ки курсии ибтидоӣ осеб дидааст ва мерезад, курсии дуввум низ метавонад вазифаи мӯҳрро иҷро кунад. Аммо диққати махсус бояд ба самти ҷараёни клапан балл пардохт. Ҳангоми насб, самтҳои болооб ва поёнобро қайд кунед. Принсипи мӯҳргузории клапан бо сохтори махсус ба расмҳои зерин муроҷиат кунед.

11. Барзанандаи исботи поя
Поя сохтори тобоварро вайрон мекунад. Поя бо пои по дар поёни он тарҳрезӣ шудааст, ки ҳангоми ҷойгиркунии сарпӯши охири болоӣ ва винт, поя ҳатто дар ҳолати фишори ғайримуқаррарӣ дар холигоҳи клапан аз ҷониби муҳити атроф дамида нашавад.

12. Муқовимат ба зангзанӣ ва муқовимат ба фишори сулфид
Барои ғафсии девори бадан миқдори муайяни зангзанӣ боқӣ мондааст. Пояи пӯлоди карбон, чоҳи собит, тӯб, курсӣ ва ҳалқаи курсӣ мувофиқи ASTM B733 ва B656 бо никелҳои кимиёвӣ пӯшонида мешаванд. Илова бар ин, маводҳои гуногуни тобовар ба зангзанӣ барои интихоби корбарон дастрасанд.
Мувофиқи талаботи муштариён, маводи клапанро мувофиқи NACE MR 0175/ISO 15156 ё NACE MR 0103 интихоб кардан мумкин аст ва ҳангоми истеҳсол бояд назорати қатъии сифат ва санҷиши сифат гузаронида шавад, то ба талаботи стандартҳо пурра ҷавобгӯ бошад ва ба шароити хидматрасонӣ дар муҳити сулфуризатсия ҷавобгӯ бошад.
13. Пояи васеъшавӣ

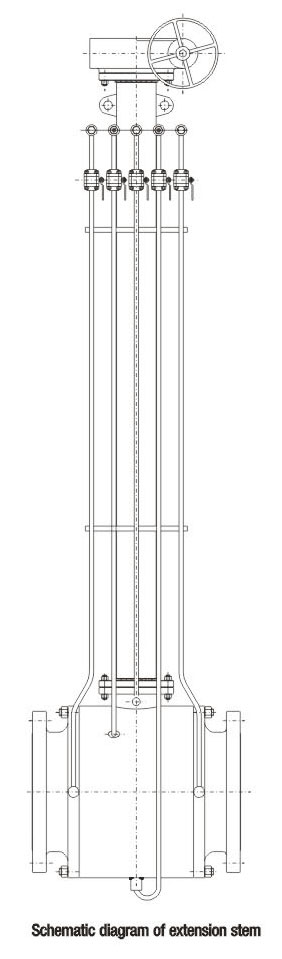

Дар мавриди клапанҳои дарунсохт, пояи васеъкуниро дар сурати зарурати кори замин таъмин кардан мумкин аст. Пояи васеъшавӣ аз поя, клапани сӯзандоруи герметикӣ ва клапани дренажӣ иборат аст, ки барои роҳати кор ба боло дароз карда мешаванд. Истифодабарандагон бояд ҳангоми ҷойгиркунии фармоиш талабот ва дарозии дарозиро нишон диҳанд.
Барои клапанҳои шаркӣ, ки тавассути амалиёти электрикӣ, пневматикӣ ва пневматикӣ-гидравликӣ ронда мешаванд, дарозии пояи васеъ бояд аз маркази қубур то фланеци боло бошад.
