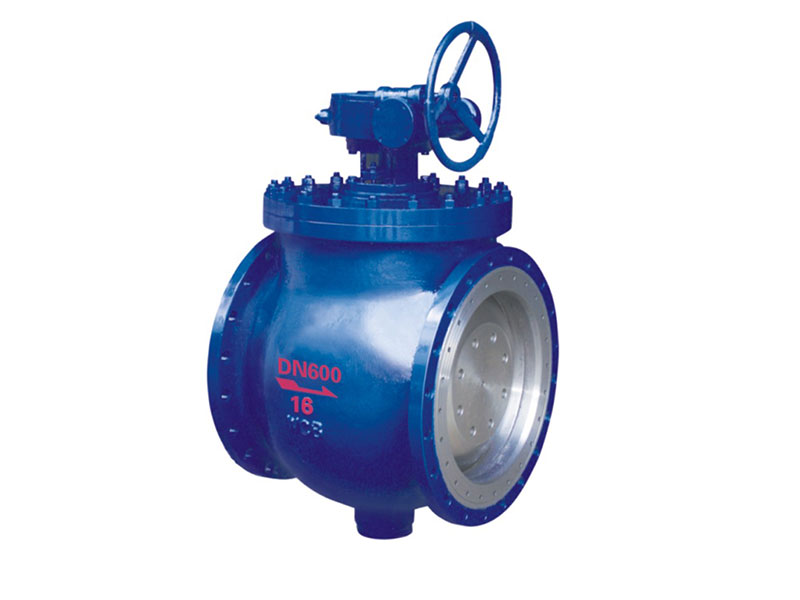

Клапани нимкураи эксцентрикӣ

Вижагиҳо:
1. Тарҳи беназир, сохтори паймон ва бисёрҷониба;
2. Коэффисиенти ҷараёни калон ва доираи васеи танзим;
3. курсии клапан ва бадан қабул сохтори мувофиқ қадами махсус, самаранок пешгирӣ падидаи роҳбандии курсии;
4. Майдони ҷараён калон аст, муқовимати ҷараён хурд аст ва палатаи вентилятор дорои вазифаи худидоракунии покиза;
5. Функсияи ҷуброни автоматии баҳор;
6. Иҷрои мӯҳри боэътимод ва мӯҳлати хизмати дароз:
7. Функсияи худидоракунии тӯб;
8. Моменти корӣ хурд аст ва метавонад ба осонӣ ва зуд кушода ва пӯшида шавад.

Навъи амалиёт:

Гидравликӣ, Фаъолкунандаи барқӣ, Пневматикӣ, Пояи луч, Фаъолкунандаи гидравликӣ.

1 Хусусиятҳои сохторӣ

1. Нимкура

Нимкураи клапани нимкураи дугонаи эксцентрикӣ тарҳи дугонаи эксцентрикиро қабул мекунад, он мӯҳри боэътимод, озодкунии фаврӣ, моменти хурд, мӯҳлати хидматрасонии дароз дорад, онро дар ҳолати вазнини интиқоли муҳити гранула истифода бурдан мумкин аст. Принсипи сохтор аз он иборат аст, ки хати марказии нимкураи дорои хати марказии поя ва хати марказии нишаст аст. Вақте ки пурра кушода мешавад, кура ва курсии клапан комилан аз ҳам ҷудо мешавад ва фазои муайян вуҷуд дорад. Радиуси гардиш ба радиуси дароз ва радиуси кӯтоҳ тақсим мешавад. Байни хати тангенс дар траекторияи гардиши радиуси дароз ва сатҳи мӯҳргузории курсӣ кунҷи θ мавҷуд хоҳад буд. Вақте ки клапан кушода ва пӯшида мешавад, сатҳи нисбии курсии нимкура ҷудошавии берунӣ ва экструзия пайдо мешавад, бинобар ин, фарсудашавии механикӣ ва абрешим байни курсӣ ва нимкура ҳангоми кор кам карда, мӯҳлати хидматро беҳтар мекунад.

2. Ҷойгоҳи клапан

курсии шинокунанда тарҳрезӣ шудааст, ки мушкилии коркардро коҳиш дода, мувофиқати байни хати марказии курсии клапан ва нуқтаи марказии сфесикии нимкураиро таъмин мекунад ва ба ин васила иҷрои мӯҳрро беҳтар мекунад. Дар байни курсӣ ва бадан фосила мавҷуд аст, бинобар ин ҳангоми насб кардани он метавонад ба таври худкор хатти миёнаро тавассути ҷойгиркунии нимкура пайдо кунад, то тамоси пурраи байни сатҳи мӯҳри курсӣ ва сатҳи сферикӣ таъмин карда шавад, ин ихроҷро аз сабаби дақиқии коркарди хато ҳал мекунад, истифодаи кори клапанҳои тӯбӣ ва мӯҳлати хизмати онро беҳтар мекунад.

Мӯҳри курсӣ ва бадан сохтори мӯҳри сахтест, ки барои ҳарорати баланд ва шароити фишори баланд мувофиқ аст. Ҷойгоҳ ва сатҳи тамоси мӯҳр дорои арзиши хурди c мебошад ва ҳар як сатҳи мӯҳр талаботи дақиқи баланд дорад. Ҳангоми насб, нигоҳдор бо калиди зарбаи барқӣ муҷаҳҳаз карда мешавад. Ин на танҳо нигоҳдоре мебошад, ки бо бадани клапан пайваст мешавад, то фуҷурро пешгирӣ кунад, балки инчунин кафидани курсӣ ва гардиш аст. Он ба принсипи ларзиши механикӣ мувофиқат мекунад ва курсӣ ва баданро бо эътимод мӯҳр мекунад.

Ин ду мӯҳри сахт байни курсӣ ва бадан ё курсӣ ва нимкура аст, бинобар ин ин клапан метавонад дар шароити ҳарорати баланд ва фишори баланд истифода шавад.

3. Дигар ҷузъҳои механикӣ

Тамоми клапан тарҳи модулӣ, сохтори оддӣ, эътимоднокии хуб, умумии баландро қабул мекунад. Пояи клапан сохтори реактивиро қабул мекунад. Реҷаи диверсификатсияшудаи ронандагӣ. Андозаи пайвасти пояи клапан, кронштейн ва фаъолкунандаҳо ба стандарти ISO5211 мувофиқат мекунад, онро мустақиман бо фаъолкунандаҳои мушаххасоти гуногун ҷамъ кардан мумкин аст. Ҳолати ронандагии маъмулан истифодашаванда дастӣ, пневматикӣ, гидравликӣ ва барқӣ, газ ва моеъ ва ғайра мебошанд, ки кори клапани дугонаи эксцентрикии нимбалиро беҳтар мекунанд.

2 доираи татбиқ

Клапанҳои дукарата нимкураи дукарата барои ҳама намудҳои саноати умумӣ мувофиқ аст, ба монанди об, канализатсия, оби партов, буғ ва газ ва ғайра. Агар ҷуфти мӯҳр карбиди сементшудаи Cr-Mn-Si истифода барад ва дорои функсияи зидди сӯхтор ва таркиш ва зидди статикӣ бошад, он ба талаботи муҳити ҳарорати баланд ба монанди газ, об ва гази табиӣ дахл дорад. Агар ҷуфти мӯҳр (нимкура, курсии клапан) ва канали ҷараёни бадани клапан тавассути коркарди махсуси ҳунармандии карбиди волфрам бошад, он дорои бартариҳо ба монанди самаранокии баланд ва сарфаи энергия, муқовимати хуби абрешим, иҷрои боэътимоди мӯҳр, кори қулай, кушодан ва пӯшидани зуд, мӯҳлати хизмати дароз ва ғайра мебошад, ки интихоби беҳтарин барои клапан дар лӯла дар соҳаи кремнийи саноатӣ мебошад. Аз сабаби моликияти ҷудошавии фаврии нимкураи нимкурра ва курсӣ ва фишурдани фаврӣ, он ба ҳолати вазнини кории зарраҳои дорои зарраҳо дахл дорад, он метавонад барои назорати қубурҳои гуногун дар ангиштсанг, системаи хокаи ангишт ва системаи ҷамъоварии хок дар металлургия, коркарди маъдан ва техникаи истеҳсоли нерӯ ба таври васеъ истифода шавад. Дар ҷараёни ҷудошавии фаврӣ ва фишурдани фаврӣ, нимкураи ва курсӣ якдигарро фишурда ва бурида мепартоянд, ки метавонанд миқёс ва адгезияро дар сатҳи мӯҳр бартараф созанд, то мӯҳри боэътимодро таъмин кунанд. Ин як интихоби беҳтарин барои клапанҳо барои муҳити моеъи омехтаи дуфазавӣ дар раванди технологии интиқоли миқёси ба осонӣ боришот, кристаллизатсияи боришоти селлюлоза маҳлул ва хокистари slurry аст.
